Afsætning fra .dxf

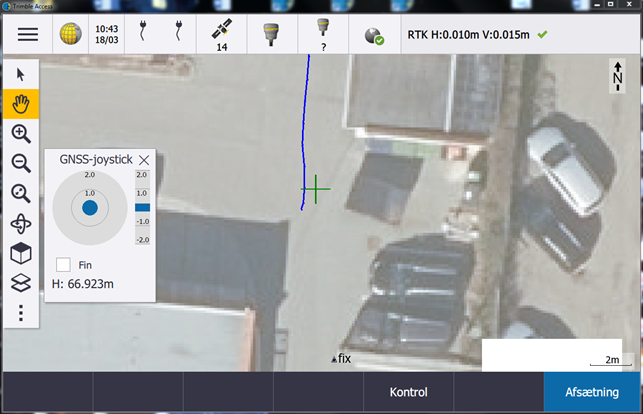

Tilknyt dxf fil
Kopier dxf filen ind i projektmappen ved hjælp af filstyringen.

Tryk på ikonet Lageradministration, som er de 2 stykker papir (kortlag) nederst til venstre i jobbet, over de 3 prikker.

Under fanen Kortfiler, kan der nu til- og fravælges lag i .dxf filen.

Tryk 1 gang venstre for laget, så der kommer et flueben og du kan nu se laget.

Tryk 1 gang mere, og der kommer en boks rundt om fluebenet, så du kan sætte laget af.

Tryk 3. gang så begge markeringer forsvinder. Laget er ikke længere synligt i jobbet.

Markér linjen, så den bliver blå og der kommer pile på linjen. Pilene angiver retningen, så højre og venstre angives. Tryk på knappen  nederst til højre på skærmen.

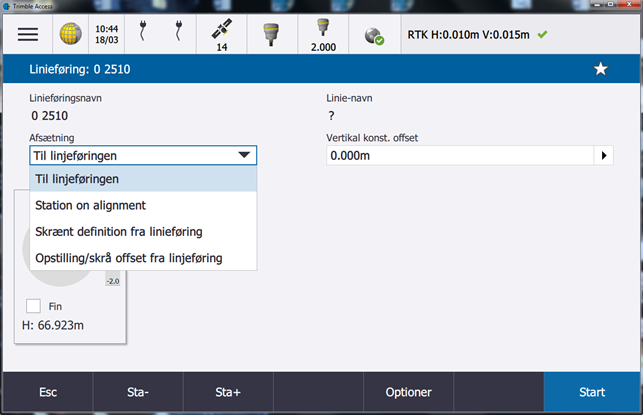

Start afsætning
Afsætning kan ske på forskellige måder. Oftest vil man bruge 'Til linjeføringen'. Det er muligt at tilføje et vertikalt offset. Tryk

Metoderne 'Skrænt definition' og 'Skrå offset' er en smule indviklet. Læs først om metoden ved at trykke på hovedmenuen  og derefter . Søg efter "Slope".

Trimble har lavet en vejapp der gør afsætning af vej og jernbane mere bekvemt. Spørg efter "Roads" hos Geoteam.

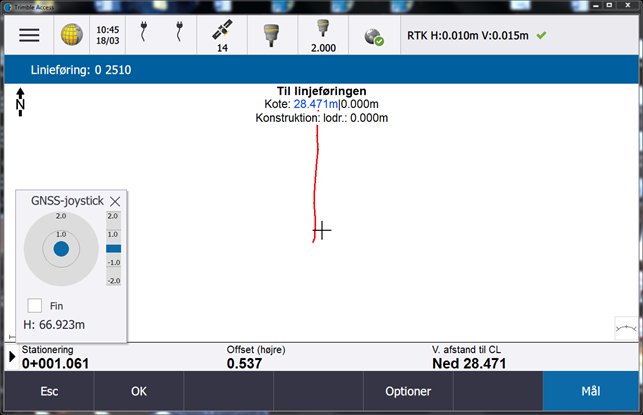

Afsætning
Opsøg stedet hvor linjen starter. Er man ikke ved linjen, er der ? i offset og stationering. Når man bevæger sig på linjen skifter placeringen.

- Stationeringen angiver afstanden fra start på linjen.
- Offset angiver afstanden fra linjen henholdsvis højre/venstre.
- V. afstand til CL angiver afstanden til koten på dxf linjen på det valgte sted.

Er man, hvor man gerne vil være, tryk .

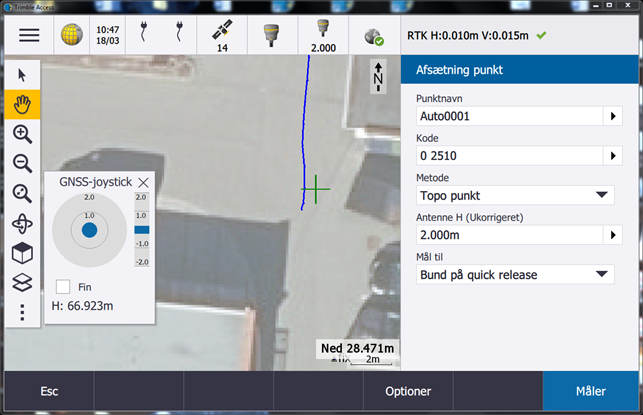

Mål og gem
Skærmen skifter til Afsætning punkt. Punktnavn og Kode kan nu ændres. Tryk . ​​​​​​​

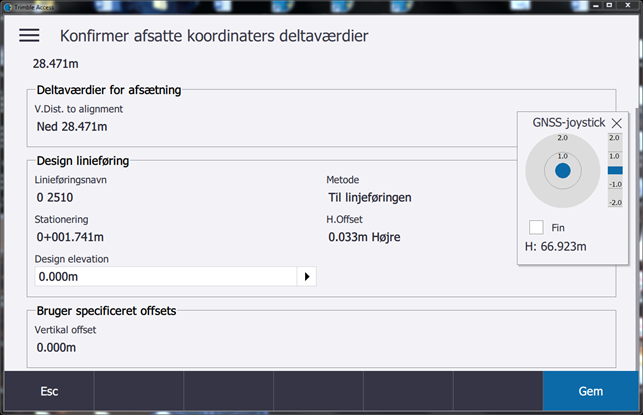

Delta værdier
Har man i menuen 'Options' valgt at 'Se før lagring (default)' , kommer deltaværdier frem på skærmen. Er de, som de skal være, tryk .

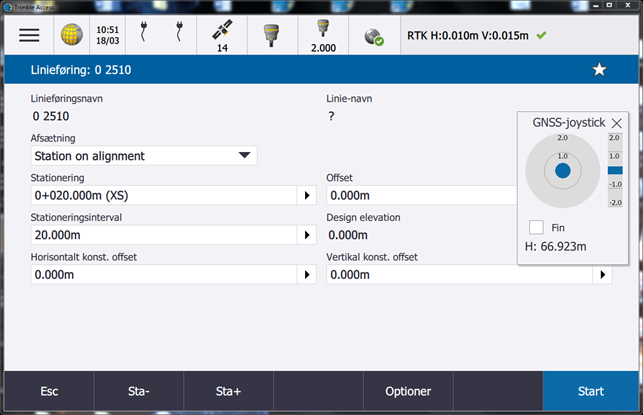

Station on alignment
En anden måde at afsætte en dxf linje er 'Station on alignment'. Metoden er især anvendelig ved vejbyggeri. Der skal målinger ofte foretages ved en specifik stationering. Vælg først den relevante stationering på listen, i rullegardinet 'Stationering', og tryk . ​​​​​​​

​​​​​​​

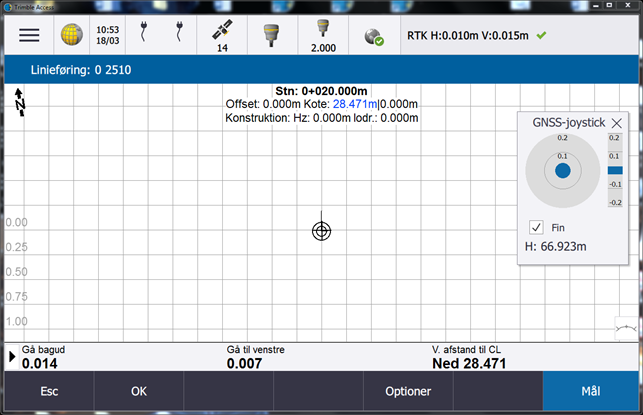

Mål og gem
Afsætningen er her en punktafsætning. Den valgte stationering afsættes med den kote stationeringen har, modsat afsætning 'Til linjeføring', der tager koten på det sted der afsættes.


​​​​​​​​​​​​​​

​​​​Hvis man har behov for flere detaljer kan du kontakte vores support på +45 7733 2233 eller support@geoteam.dk.

Står du i marken, kan du også finde hjælp til de enkelte funktioner i Access. Tryk på hovedmenuen  Og derefter  og søg efter en funktion du mangler.​​​​​​
